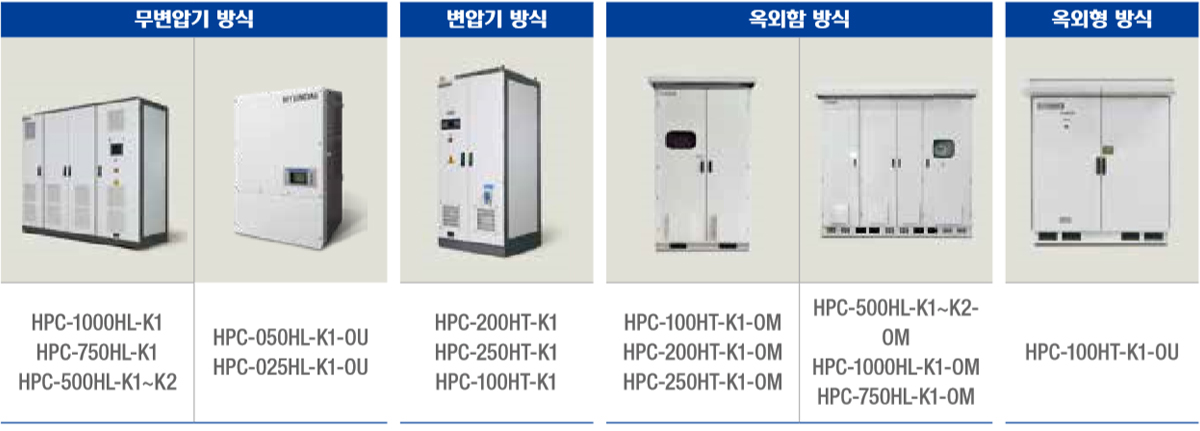

HPC series

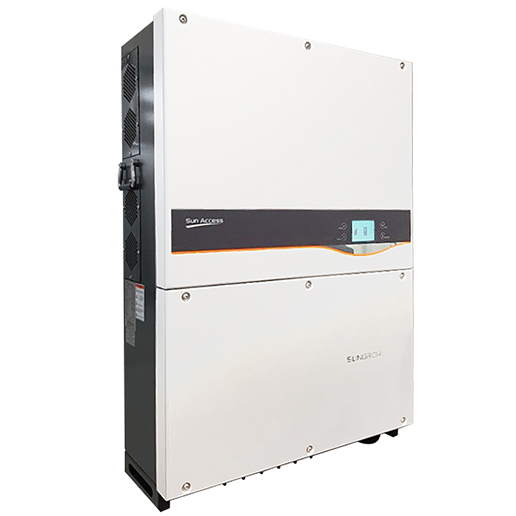

SG50KTL-M-20

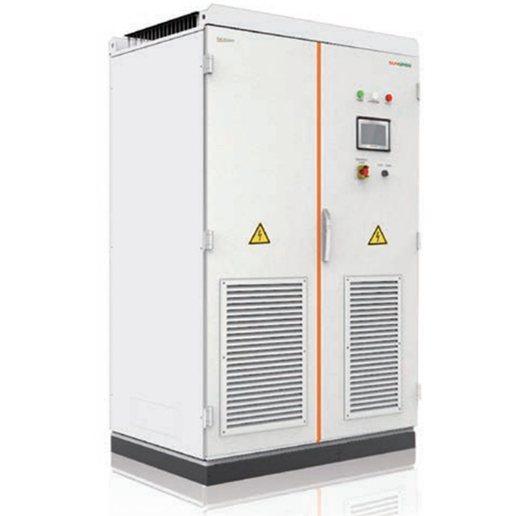

SG500MX

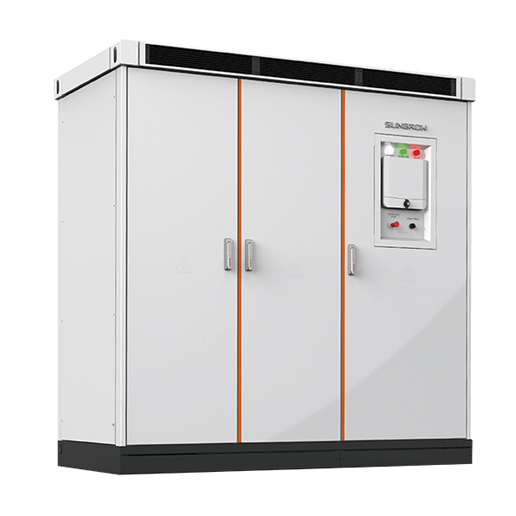

SG1250UD/SG1500UD

특징

1. 최대전력추종 (MPPT)

태양광 모듈은 일사량과 온도에 따라 최대전력을 나타내는 지점이 다릅니다. 최대전력추종(MPPT) 기술이 적용되어 발전량이 저하되는 것을 방지하므로 발전량을 최대화 할 수 있도록 하였습니다.
2. 분산형 전원 능동전압제어

계통에서 요구하는 역율제어 기능이 적용되어 계통전압 상승 억제 기능을 가지고 있습니다. 과전압에 의한 빈번한 계통이탈을 방지 하였습니다.
3. 시스템 감시 및 자가 진단 기능

디지털 제어기를 이용한 시스템 제어 및 동작 상태 감시를 통해 자동 운전되도록 설계되었습니다.고장이 감지되면 자체 보호기능을 통하여 발전을 중단하고, 고장 정보를 LCD에 표시하여 사용자가 관련된 정보를 확인할 수 있도록 합니다.
4. 모니터링 시스템

외부의 모니터링 장치와 연계를 위하여 MODBUS 방식의 RS485를 지원하며, 당사 독자적인 웹 모니터링 시스템을 선택하면 편리하게 발전상태를 모니터링 할 수 있습니다.
5. 신속한 A/S

콜센터 고장 접수 후 24시간 내시스템 정상화를 지향하고 있습니다.

특징

기술사양

사양

태양광 모듈 직/병렬 수 결정시 고려사항

태양광 모듈 특성상 모듈의 온도가 감소할 경우 개방전압이 증가하게 되며, 온도계수를 고려하여 개방전압을 태양광 PCS의 최대 입력 전압 미만으로 결정해야 합니다. 당사 제품군에는 동일한 용량이지만 MPPT 전압이 상이한 제품이 존재하므로 인버터 사양을 필히 확인하여 주시기 바랍니다.
태양광 모듈 직렬 수가 결정되면 용량이 되며 (직렬 수 X 병렬 수) 미만으로 결정하게 됩니다. (직렬 수 X 병렬 수) 가 태양광 발전소의 용량이 되며, 태양광 발전소 용량은 태양광 PCS 정격용량의 105%를 초과하지 않도록 병렬 수를 결정해야 합니다.

예) 당사 단결정 72셀 RI SERIES 태양광 모듈 전기사양 모델명

모델명		단결정 모듈(HiS-S____RI)
구분	단위	335	340	345	350	355	360	365	370
최대출력(Pmpp)	W	335	340	345	350	355	360	365	370
개방 전압(Voc)	V	46.5	46.7	46.9	47.1	47.3	47.4	47.6	47.8
단락 전류(Isc)	A	9.4	9.5	9.6	9.6	9.7	9.8	9.9	9.9
최대동작전압(Vmpp)	V	38.2	38.4	38.6	38.7	38.9	39.1	39.3	39.5
최대동작전류(Impp)	A	8.8	8.9	9.0	9.0	9.1	9.2	9.3	9.4
모듈 효율	%	17.1	17.4	17.6	17.9	18.1	18.4	18.7	18.9
셀 타입	-	6", mono-crystalline silicon
최대 시스템 전압	V	1,000
최대출력 온도계수	%/K	-0.40
개방전압 온도계수	%/K	-0.29
단락전류 온도계수	%/K	0.039

계통 연계점과의 거리

동작 중 예상되는 계통전압 상승을 고려하여 태양광 PCS와 계통 연계점과의 거리를 60M이내로 설치할 것을 권장합니다. 계통 연계 전압이 3상 380VAC 인 곳에서 PCS 가 정지상태에서 측정한 계통 전압이 400VAC에 가깝다면, 발전동작 중 계통 과전압 (418VAC)으로 인한 정지상태가 빈번하게 발생할 수 있으므로 사전에 변압기 TAP을 조정하도록 한국전력공사에 요청하시기 바랍니다.

무변압기형 (TRANSFORMERLESS TYPE)

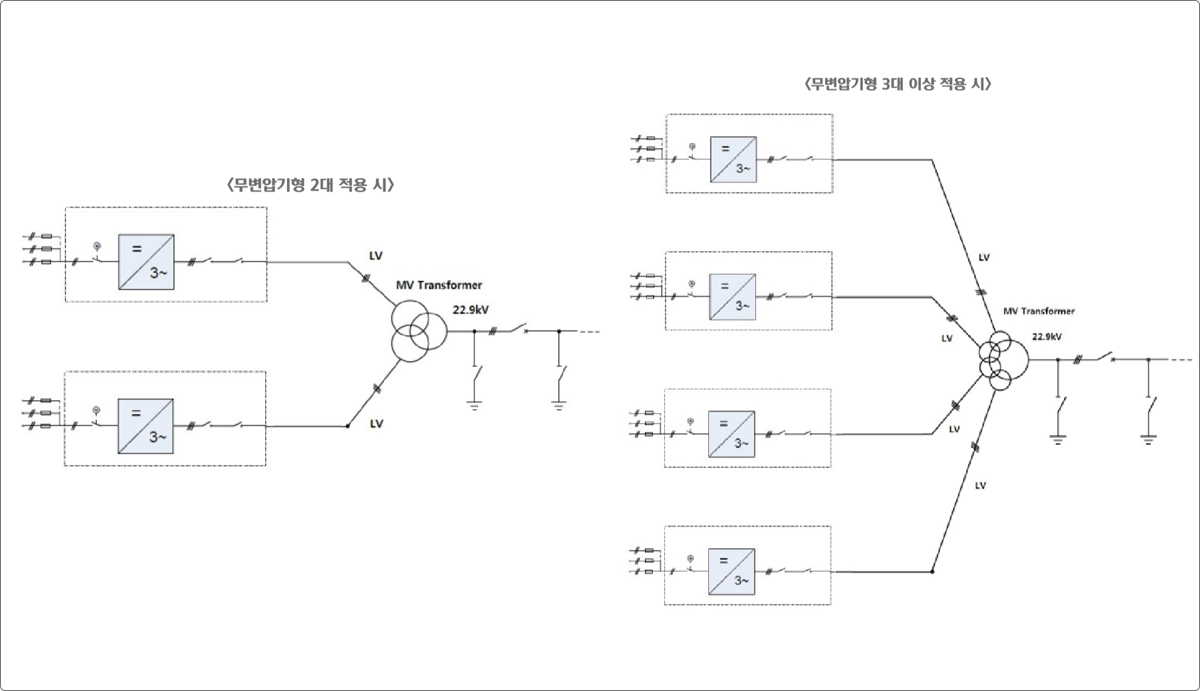

무변압기형 태양광 PCS는 다수의 수배전반 변압기에 연결 시 변압기는 다권선(MULTI-WINDING) 제품이 적용되어야 합니다. 다권선 변압기에 의해 복수로 연결된 태양광 PCS가 개별적으로 절연되어야 합니다. 다권선 변압기 적용 시 저압(LV)측 전압은 통일해야 합니다. 무변압기형 인버터 출력을 단권 변압기에 COMMON 시켜 연결할 경우 순환전류에 의한 문제가 발생할 수 있습니다.

변압기형 (TRANSFORMER TYPE)

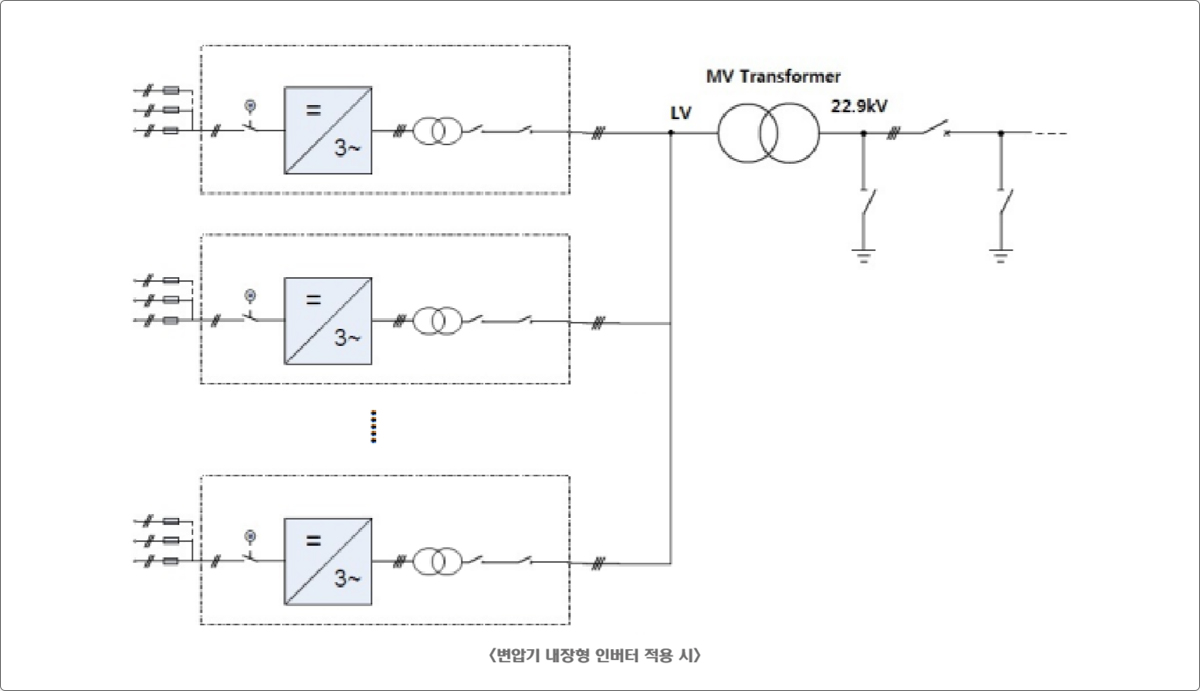

변압기형 태양광 PCS는 인버터 수량에 관계없이 단권 변압기에 연결 가능합니다.

PCS 개별 접지 적용

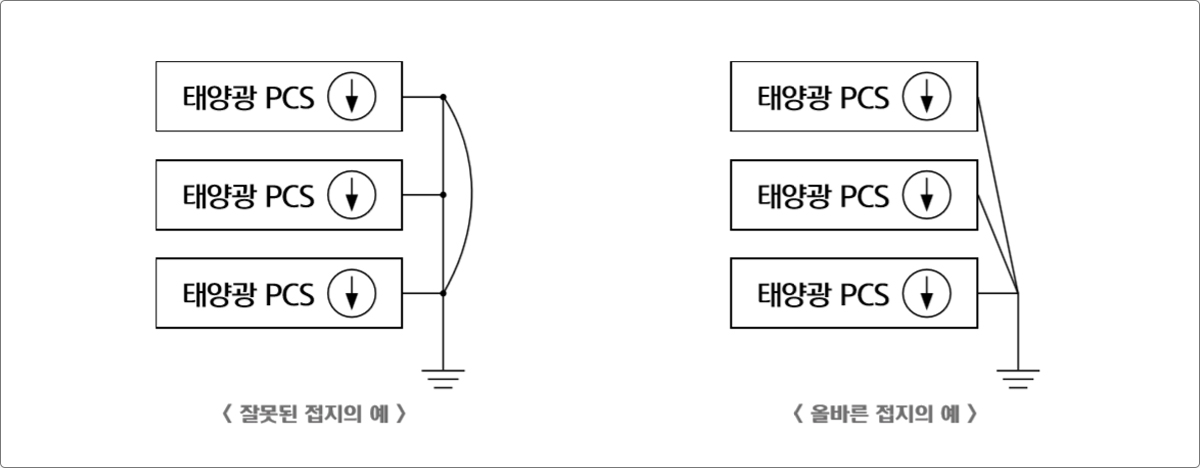

다수의 PCS 설치 시 PCS는 개별 접지 필요합니다. 또한, 접지 CABLE 시공 시 인버터 입출력 파워 LINE과 별도로 접지 CABLE만 시공되어야 합니다.

특징

1. 높은 수익률

· 최대 효율 98.9%, 유로 효율 98.5%

· 최대 4MPP 트래커
2. 지능형 설계

· 통합 DC 퓨즈 및 DC / AC 서지 보호

· 스트링 모니터링 기능(선택사항)
3. 신뢰성

· TUV, CE, G59/3, BDEW 등의 세계 각국의 인증

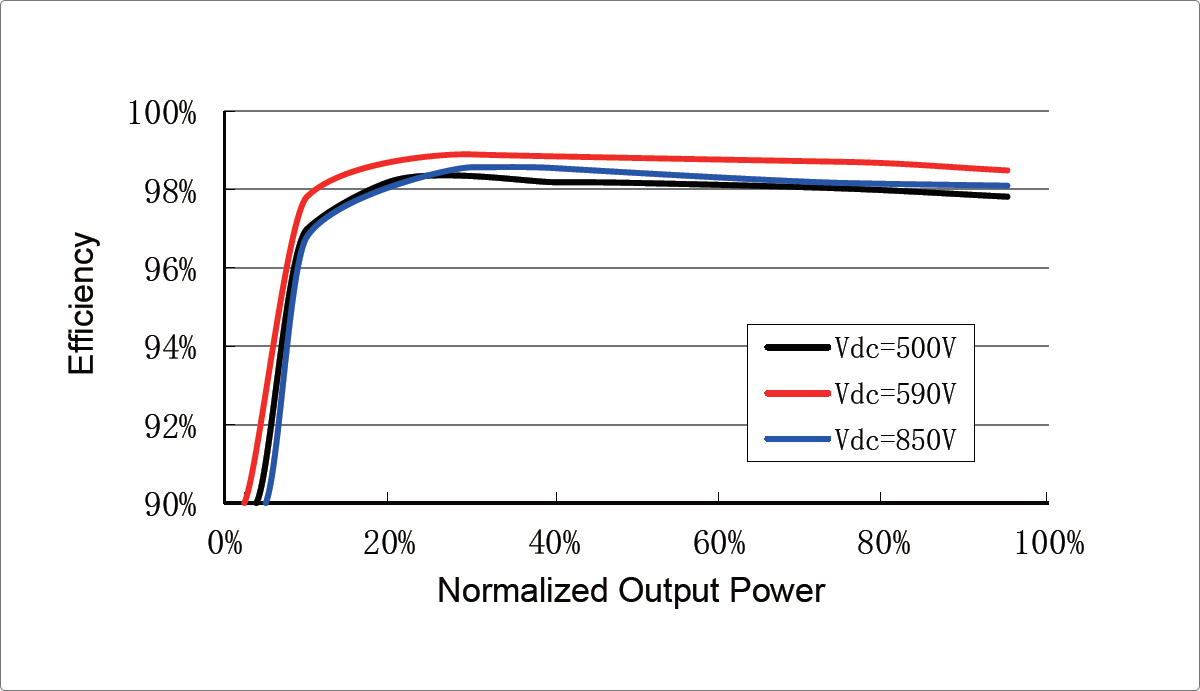

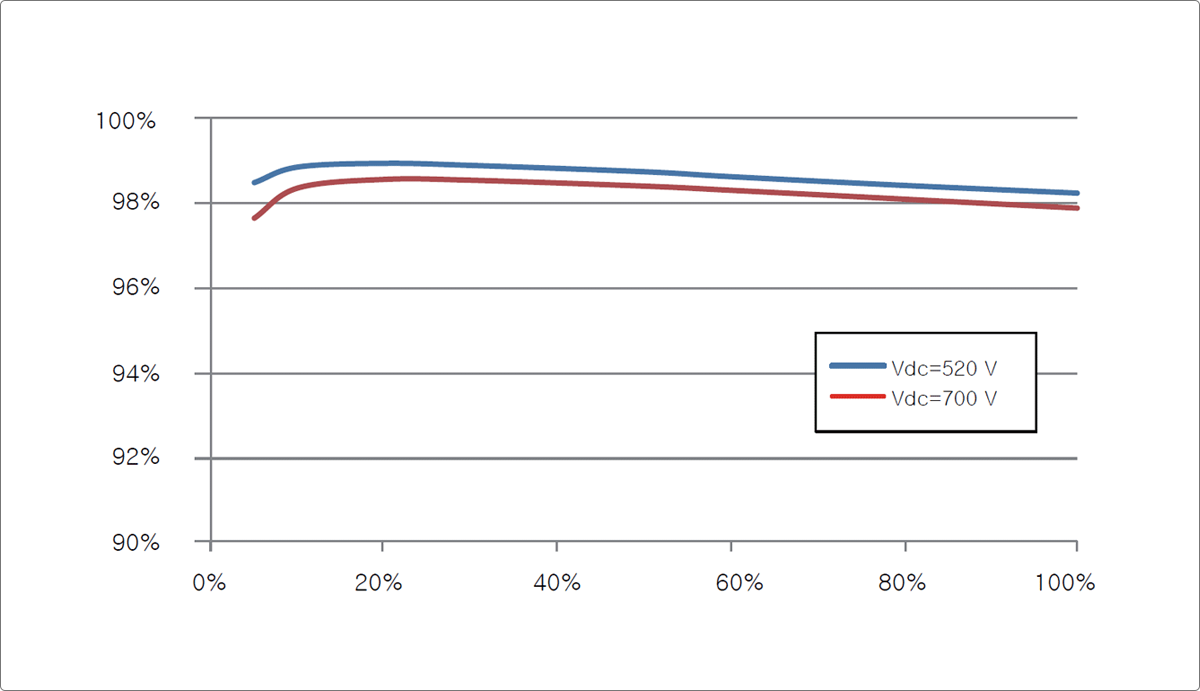

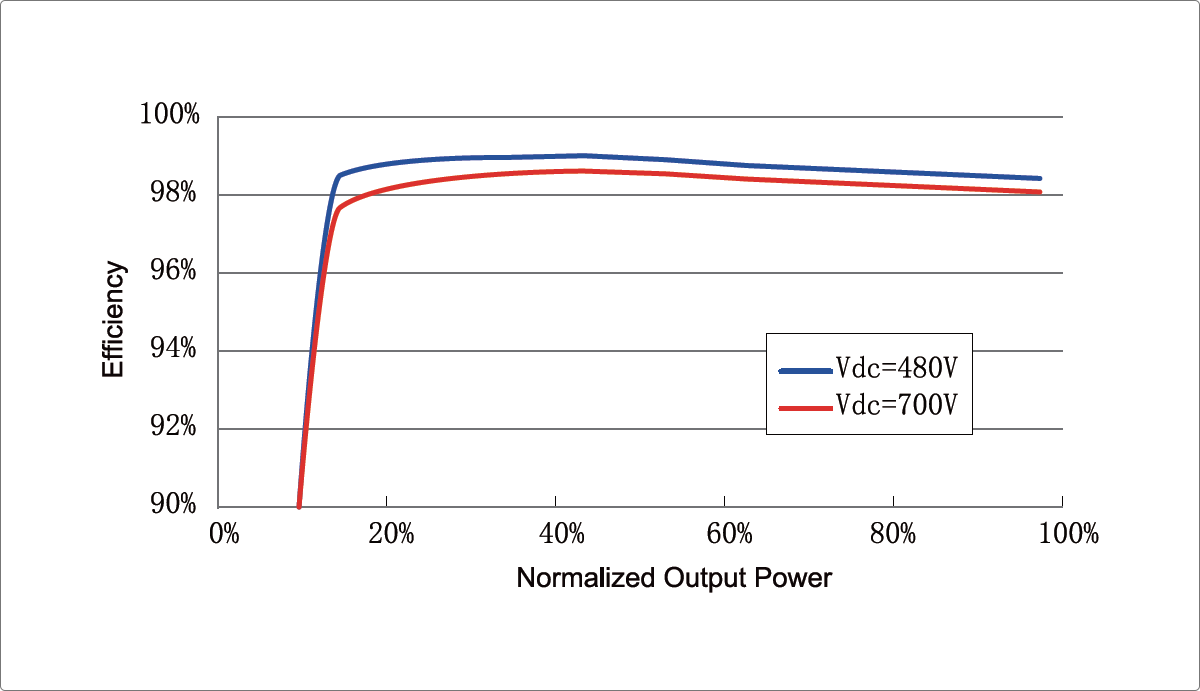

Efficiency Curve

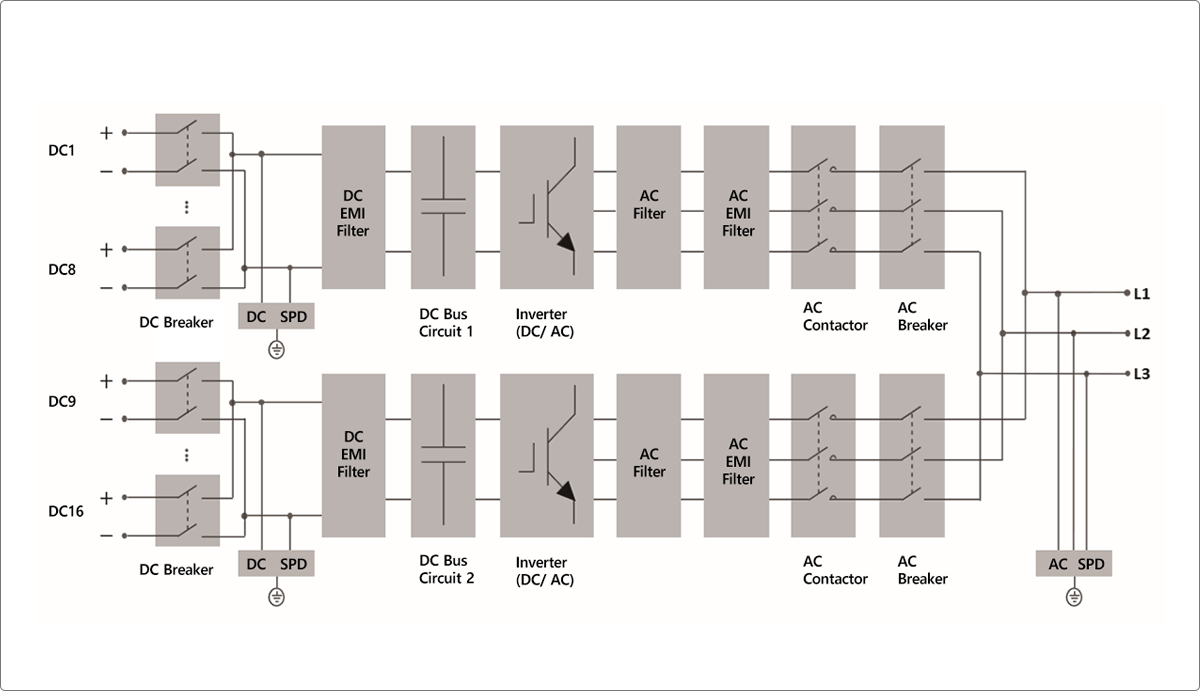

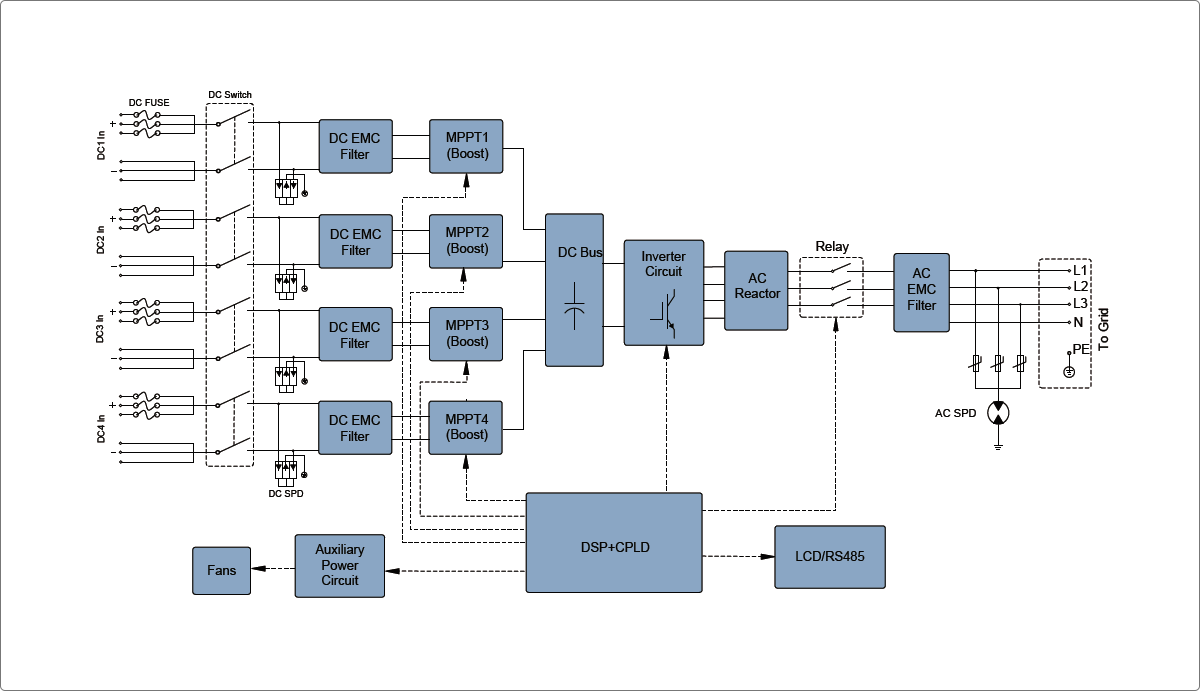

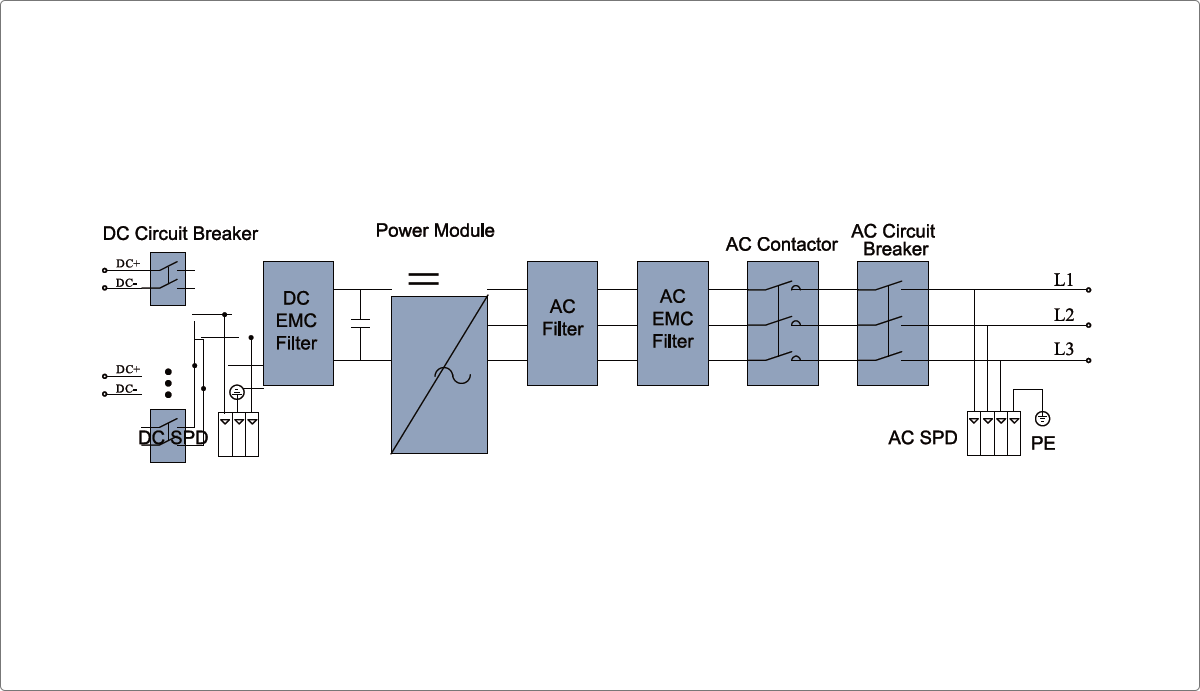

Circuit Diagram

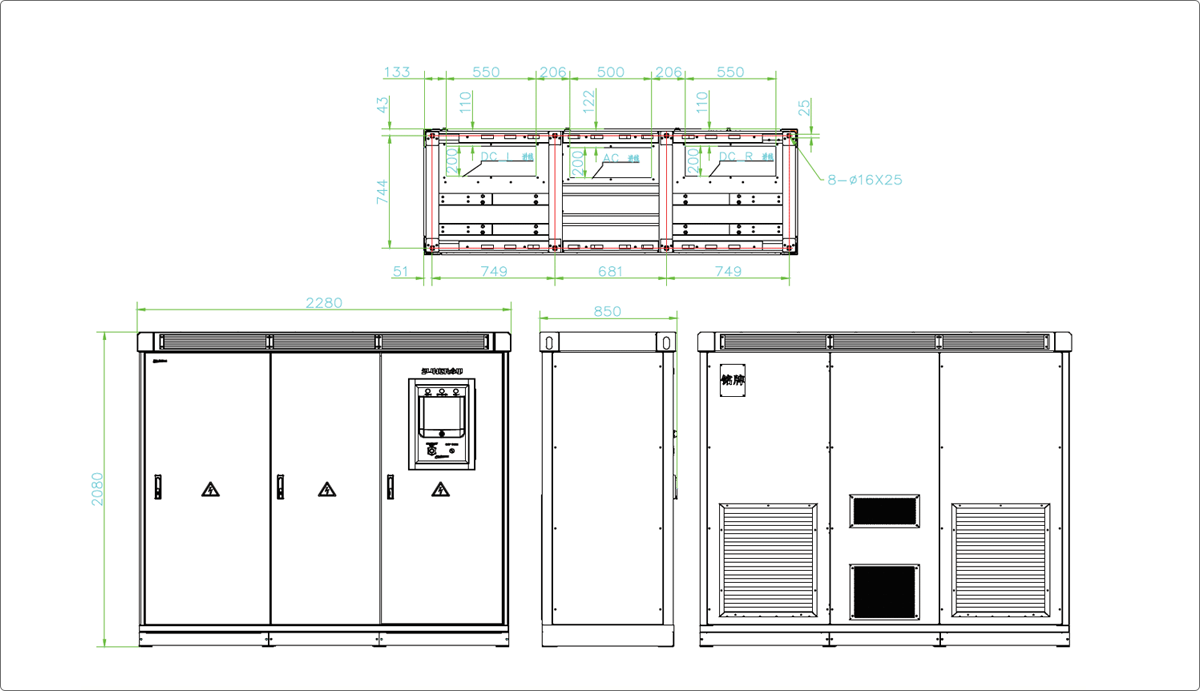

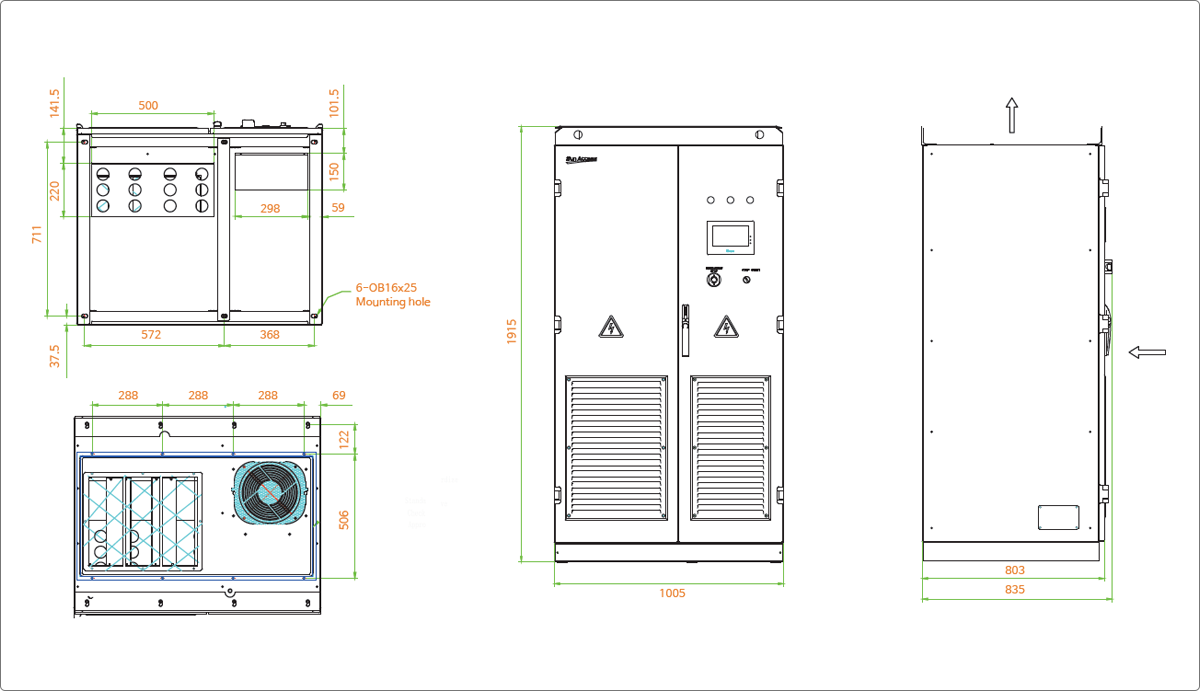

외함 도면

기술사양

사양

DC 입력

최대입력전력	56.2 kW
최대입력전압	1,000 V
동작시작전압	300 V
정격 입력전압	590 V
MPP 전압 범위	300 ~ 950V
정격전력을 위한 MPP 전압 범위	500 ~ 850V
MPPT 수	4
MPPT당 최대 PV 스트링수	3
최대 입력 전류	112 A (28A / 28A / 28A / 28A)

AC 출력

정격 출력 전력	50 kW
최대 출력 전력(PF=1)	55 kW
최대 출력 전류	55 kVA
정격 출력 전압	3P + N + PE, 230 / 400V
정격 전압 범위	310 ~ 480 V
정격 주파수	50 ~ 60 Hz
정격 주파수 범위	45 ~ 55 / 55 ~ 65 Hz
전 고조파 왜율(THD)	＜ 3% (정격 전력)
DC 성분 출력	< 0.5%
역률	>0.99 (0.8(진상) ~ 0.8(지상) 조정 가능)

효율

최대 효율	98.9%
유로 효율	98.5%

일반 데이터

규격(WHD)	665 * 906 * 256
중량	70 kg
설치 방식	벽걸이 타입

보호

Anti-islanding	YES
LVRT/HVRT	YES
DC 역 연결 보호	YES
AC 단락 회로 보호	YES
누설 전류 보호	YES
DC 스위치	YES
DC 퓨즈	YES
과전압 보호	YES
기타	DC Type II SPD (40KA) / AC Type II SPD

시스템 데이터

변압기 타입	무변압기 타입
외함 보호 등급	IP65
야간 전력 소비	＜ 1W
동작 온도 범위	-25℃ ~ 60℃
상대 습도	0 ~ 100%
냉각 방식	강제 공기 냉각 방식
최대 동작 고도	4,000 M (> 3,000M 정격 감소)
디스플레이	LCD
통신방식	RS 485 (RJ45커넥터/Ethernet)
DC 연결 방식	MC4
AC 연결 방식	스크류 터미널 방식
인증	VDE0126-1-1, EN621091, EN621092, G59/3, BDEW, CE

특징

1. 높은 수익률

· 효율적인 3단계 토폴로지, 시스템 효율성 최대 99% 향상

· 1.1 Pn에서 장기 과부하

· 55℃에서 성능 저하 없이 완벽한 출력 동작
2. 손쉬운 O&N

· 신속한 문제 해결을 위한 통합형 구역 모니터링 가능

· 유지 보수를 위한 모듈러 타입 디자인 및 앞서가는 서비스
3. 투자비 절감

· 최대 1.3 까지의 DC/AC 비율

· 통합형 SVG 기능
4. 그리드 지원

· 표준 준수 : CE, IEC 61727, IEC 62116

· 저전압/고전압 계통연계 (L/HVRT)

· 능동형 및 반응형 출력 제어 및 출력 증가율 제어
